NLV74VHC1GT50DTT1G - onsemi

Description: ON SEMICONDUCTOR - NLV74VHC1GT50DTT1G - BUFFER, AEC-Q100, -55 TO 125DEG C

Download NLV74VHC1GT50DTT1G Model

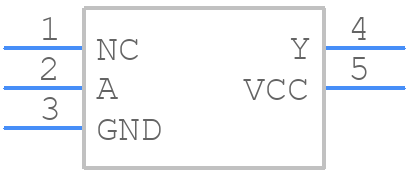

Schematic
symbols
Schematic symbol is unavailable for download
PCB
footprints
PCB footprint is unavailable for download
3D
models
3D model is unavailable for download
PCB Footprints
NLV74VHC1GT50DTT1G - onsemi PCB footprint - SOT23 (5-Pin) - SOT23 (5-Pin) - NLV74VHC1GT50DTT1Gs
click to zoom
3D Models
NLV74VHC1GT50DTT1G - onsemi  - 3D model - SOT23 (5-Pin) - NLV74VHC1GT50DTT1Gs
click to zoom

NLV74VHC1GT50DTT1G Details

  • Manufacturer Part Number:

    NLV74VHC1GT50DTT1G

  • Brand Name:

    onsemi

  • Pbfree Code:

    Yes

  • Rohs Code:

    Yes

  • Part Life Cycle Code:

    Obsolete

  • Package Description:

    TSOP-5

  • Manufacturer Package Code:

    483

  • Country Of Origin:

    Malaysia

  • HTS Code:

    8542.39.00.60

  • Manufacturer:

    onsemi

  • YTEOL:

    0

  • Family:

    AHC/VHC/H/U/V

  • JESD-30 Code:

    R-PDSO-G5

  • JESD-609 Code:

    e3

  • Length:

    3 mm

  • Load Capacitance (CL):

    50 pF

  • Logic IC Type:

    BUFFER

  • Max I(ol):

    0.008 A

  • Moisture Sensitivity Level:

    1

  • Number of Functions:

    1

  • Number of Inputs:

    1

  • Number of Terminals:

    5

  • Operating Temperature-Max:

    125 °C

  • Operating Temperature-Min:

    -55 °C

  • Package Body Material:

    PLASTIC/EPOXY

  • Package Code:

    TSSOP

  • Package Equivalence Code:

    TSOP5/6,.11,37

  • Package Shape:

    RECTANGULAR

  • Package Style:

    SMALL OUTLINE, THIN PROFILE, SHRINK PITCH

  • Packing Method:

    TR

  • Peak Reflow Temperature (Cel):

    260

  • Power Supply Current-Max (ICC):

    0.04 mA

  • Prop. Delay@Nom-Sup:

    10 ns

  • Propagation Delay (tpd):

    25.5 ns

  • Schmitt Trigger:

    NO

  • Screening Level:

    AEC-Q100

  • Seated Height-Max:

    1.1 mm

  • Supply Voltage-Max (Vsup):

    5.5 V

  • Supply Voltage-Min (Vsup):

    1.65 V

  • Supply Voltage-Nom (Vsup):

    5 V

  • Surface Mount:

    YES

  • Technology:

    CMOS

  • Temperature Grade:

    MILITARY

  • Terminal Finish:

    Matte Tin (Sn) - annealed

  • Terminal Form:

    GULL WING

  • Terminal Pitch:

    0.95 mm

  • Terminal Position:

    DUAL

  • Time@Peak Reflow Temperature-Max (s):

    30

  • Width:

    1.5 mm

NLV74VHC1GT50DTT1G Frequently Asked Questions (FAQs)

  • The recommended operating voltage range for NLV74VHC1GT50DTT1G is 4.5V to 5.5V.
  • To ensure reliable operation in high-temperature environments, it is recommended to follow proper thermal management practices, such as providing adequate heat sinking and airflow, and ensuring that the device is operated within its specified temperature range (-40°C to 125°C).
  • The maximum current rating for the NLV74VHC1GT50DTT1G is 50mA per output pin.
  • To handle ESD protection for NLV74VHC1GT50DTT1G, it is recommended to follow proper ESD handling procedures, such as using ESD-protective packaging, wrist straps, and mats, and ensuring that the device is handled in an ESD-controlled environment.
  • The recommended storage temperature range for NLV74VHC1GT50DTT1G is -65°C to 150°C.
